精確的色彩重現和細密的色彩調節功能，實現完美的多螢幕顯示，幾乎無色差
無邊框設計和精確的色彩重現，實現完美、自然的大螢幕顯示
無邊框設計 使螢幕的邊界線不再突兀

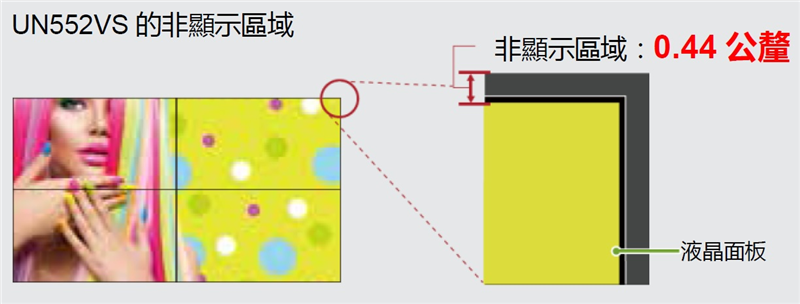

UN552VS的非顯示區域 頂部、底部、左側和右側 寬度僅為 0. 44 公釐。即使在多螢幕配置中，超窄邊框也使螢幕的邊界線不再突兀，並且能實現接近單一畫面的 自然顯示。針對多螢幕配置，我們建議相鄰顯示器之間的間隙為1 公釐以上。

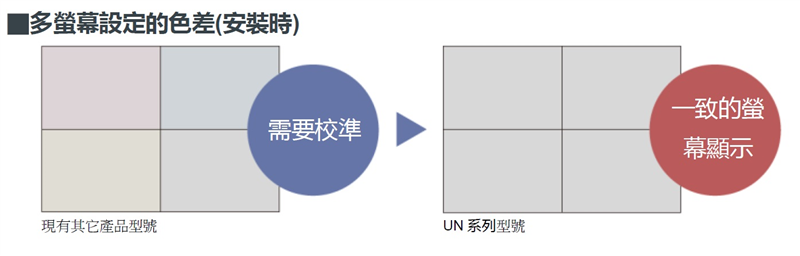

出廠前加強校準可縮短安裝時間
在製造過程的每個步驟，包含針對螢幕亮度和色彩異常的色彩校準，意味著當多個螢幕同 時安裝時，可呈現相同的色彩重現。與現有其它產品相比，螢幕相接區域的色差明顯減少。此外，即使是根據色彩感應器進行色彩校準設定，也可在更短的時間內完成校準。

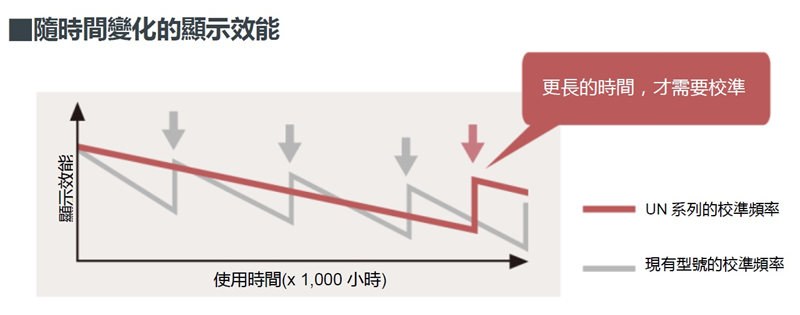

減少經過長期使用後的螢幕間色差
透過內建感應器和SpectraView 引擎色彩校正功能，自動校正隨溫度變化和長期使用所產生的螢幕色差。螢幕能保持穩定的效能，更減輕複雜校準工作的負擔。

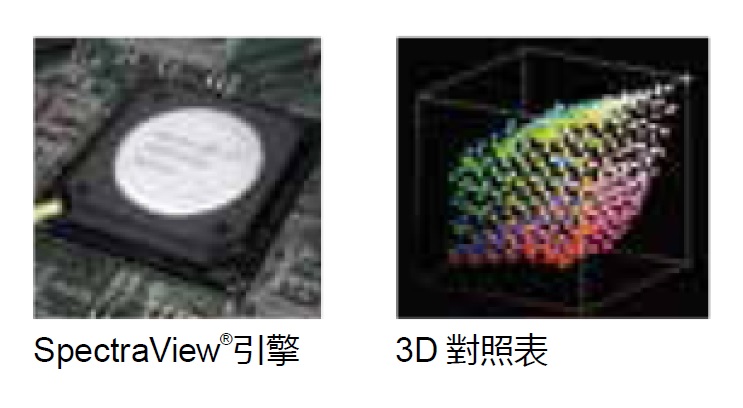

配備 NEC 獨特色彩校正功能的 SpectraView ® 引擎
當不同色彩設定改變時，可透過遙控器進行螢幕顯示操作來設定影像色彩且無色差。與透過色彩感應器校準相比，這麼做旨在減少色彩匹配時間。此外，顯示器配備有各種色彩轉換功能，例如模擬代表性色彩空間 。
*Adobe ® RGB 、 sRGB 、 ITU R BT.709 等

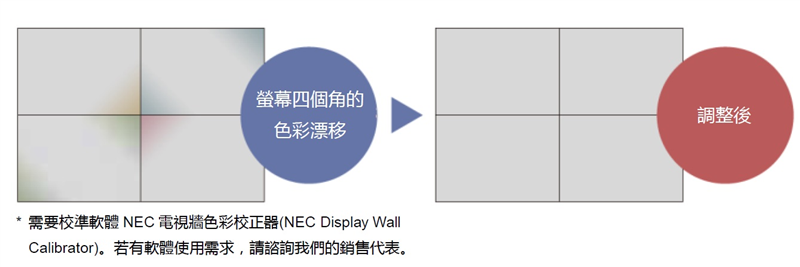

角落色彩校正功能 可強化色彩匹配
根據出廠前異常校正後的螢幕狀態，可以分別調整螢幕四個角的周圍區域可能出現的明顯色彩漂移。當需要進一步微調時，也可以使用選配的外部色彩感應器測量螢幕上的每個點，自動校正螢幕。
支援HDR 信號輸入，重現自然精彩畫質
內建HDMI 端子支援 HDR 信號顯示 (Hybrid Log 方式和 PQ 方式 。即使是明暗差異很大的畫面 依然能夠自然重現。此外，可以手動為不相容的端子設定 HDR gamma 和色域。
*僅限 HDMI 端子。不支援 DisplayPort 端子和其他端子
獨立校準功能使您即使不使用 PC 或專用應用程式，也能進行色彩校正
內建的獨立校準功能可將選配的校準感應器連接到顯示器，無需使用PC或專用應用程式。顯示器還具備「白色複印」功能，可根據相鄰螢幕的白色，自動配置為最接近的畫質，即使您不知道參考色，也可以快速進行色彩匹配。
全系列的功能，優異的多螢幕設定

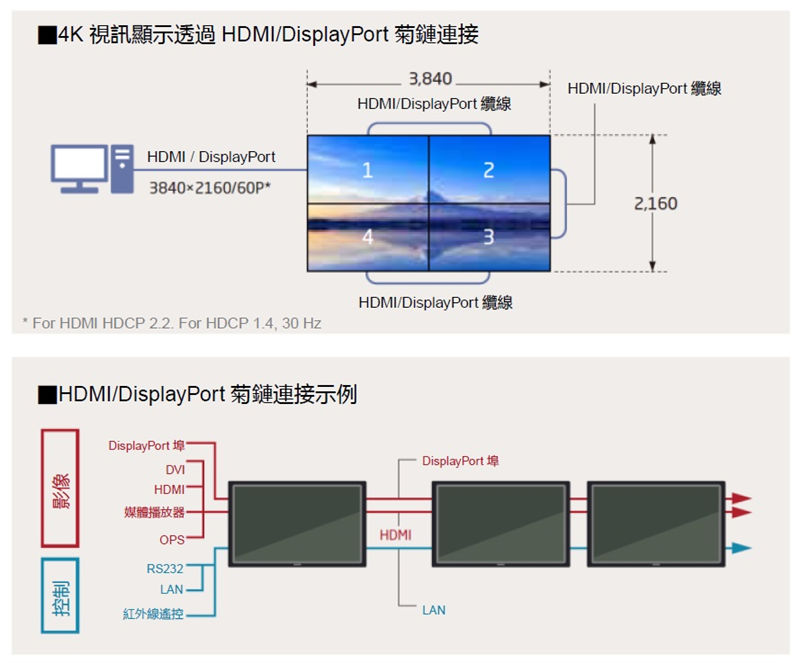

內建HDMI和DisplayPort輸入和輸出端子，支援最高4K視訊，可忠實呈現超高解析度畫面
內建HDMI 和 DisplayPort 輸入和輸出端子，支援 4K 視訊 QFHD (3840 x2160) 信號。支援高解析度 4K 影像菊鏈，即使在多螢幕設定中也能呈現優異的大螢幕，不會破壞 4K 視頻的畫質。

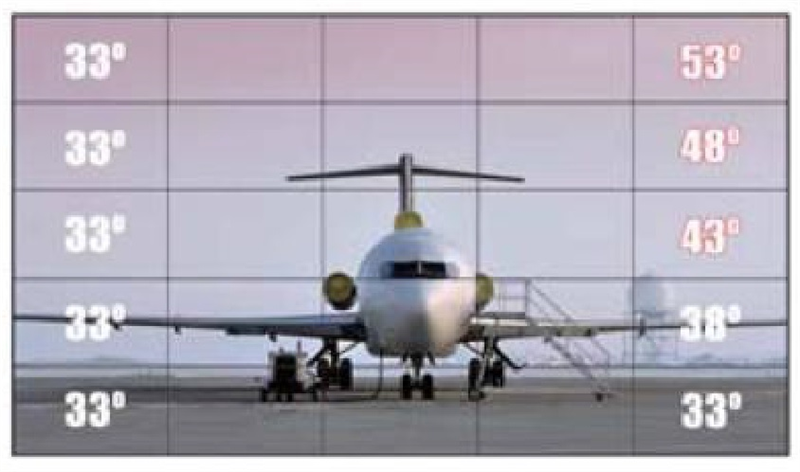

先進熱能管理技術
監控管理每台顯示器的溫度，確保顯示器的可靠性及耐用性。含熱能防護功能的工業頂級品質面板、具自我診斷功能且附有風扇的內部溫度感應器，可以一天 24 小時、每週 7 天全天候運作，讓您對顯示器的投資不浪費。 NEC 先進的熱能管理技術能確保散熱均勻。不具熱能管理功能的顯示器若懸掛在高處，將承受更多熱能。

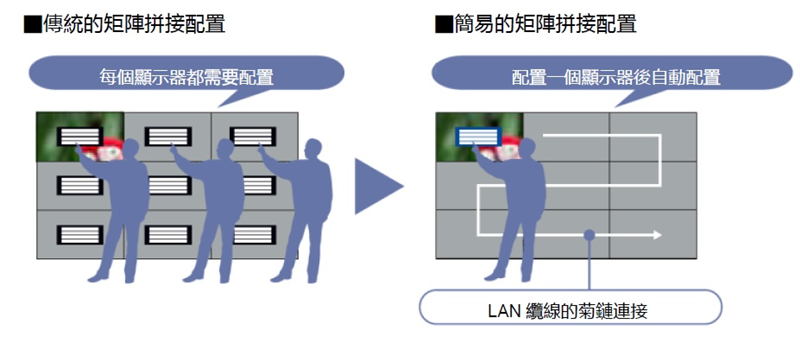

簡易的矩陣拼接配置，可減少每個顯示器的複雜設定操作
如果菊鏈用於多螢幕設定中所有顯示器間的影像和控制纜線，則在一個顯示器按下執行按鈕後，就可以設定其餘顯示器，藉以簡化多螢幕設定的配置。

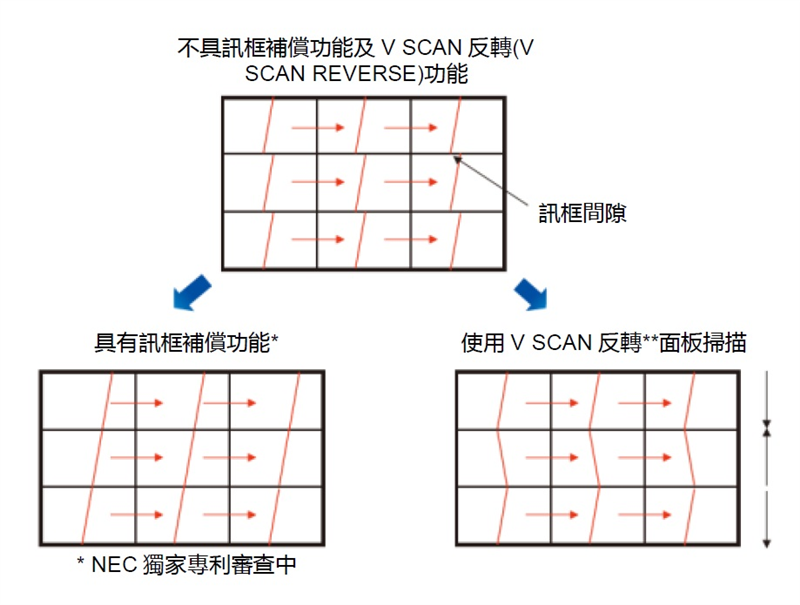

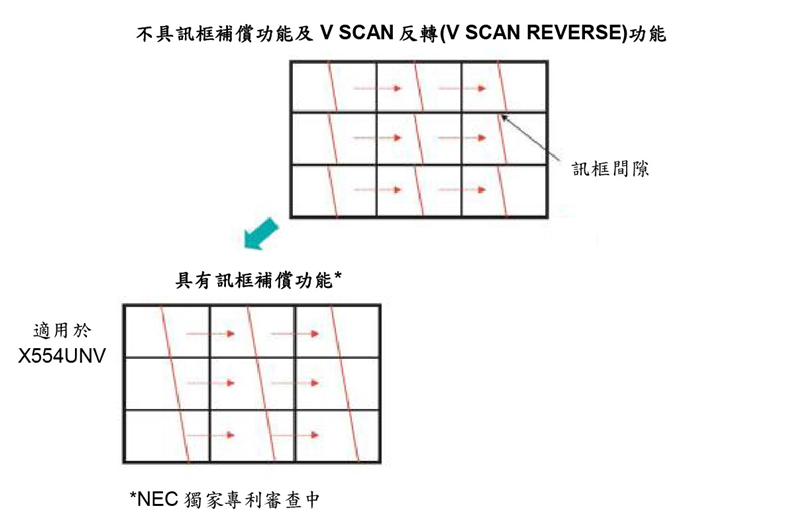

訊框補償功能和垂直掃描反轉功能可防止畫面偏移，這是多螢幕設定的特徵
這兩個功能改善相連顯示器之間的畫面偏移(未對準 )，此情形通常發生於在多螢幕播放高速視頻時。訊框補償可調整每個訊框畫面顯示時序，垂直掃描反轉功能可反轉交替相連的顯示器畫面掃描方向，進而產生自然的畫質呈現。
其他實用特色及功能
| 選配的雙擴充槽 |
色溫調整 |
| 智慧無線資料功能 (NFC) |
可程式化 Gamma 設定(3 組設定) |
| 人體感應器 自動調光與 KT RC3 |
DICOM 模擬 |
| 提供實時時鐘功能的排程器 |
隨插即用 (DDC/CI 、 DDC2B) |
| 智慧電源管理系統 |
HDCP(高頻寬數位內容保護) |
| 延遲開啟 |
NaViSet Administrator 2 |
| 螢幕保護功能 |
乙太網路與 RS 232C 控制及通訊 |
| 畫面比例控制 |
Crestron RoomView |
| 矩陣切割功能 |
AMX Discovery HTTP 伺服器 |
| 控制鎖功能 |
PJLink |
| VESA 金屬後櫃標準(FDMIv1)掛載介面 |
播放檢驗 |
| 把手 |
自我診斷 |
| 6 軸色彩調整與 sRGB 標準 |
狀態記錄功能 |
| 進階視訊設定 雜訊降低、調適性對比 |
可使用區域網路進行韌體更新 |
| 機型 |
UN552VS |
| LCD 模組 |
| 可視尺寸(對角線) |
55 吋/ 1,388 公釐 |
| 有效螢幕區域(寬x 高) |
1,209.63 × 680.34 公釐 |
| 面板技術 |
IPS |
| 原生解析度 |
1920 x 1080 |
| 亮度(25°C 時的最大值) |
500 cd/m2 |
| 對比值(典型) |
1100:1 |
| 色彩(依顯示卡而異) |
超過10 億7 千3 百萬色 |
| 視角 |
CR > 10 時178° (典型) |
| 反應時間(典型) |
8 ms (G 對G) |

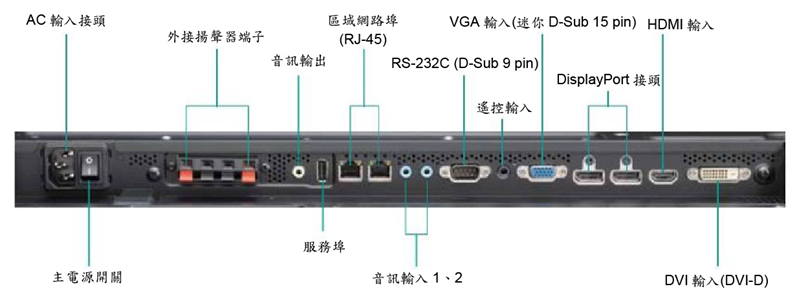

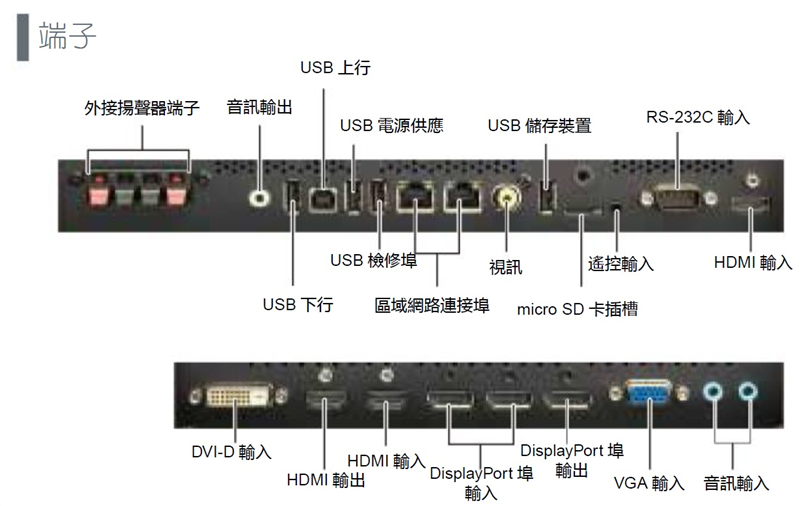

| 連通性 |
| 輸入端子 |
DisplayPort 埠 |
DisplayPort x 2 (菊鏈 x 1) |
| HDMI |
HDMI x 2 (菊鏈 x1，CEC x 1) |
| DVI-D |
DVI-D x 1 |
| VGA |
迷你D-sub 15 針腳 x 1 (可搭配RGB 或YPbPr 使用) |
| 視訊 |
RCA x 1 (合成視訊) |
| 音訊 |
數位：DisplayPort x 2，HDMI x 2，類比：3.5 公釐立體聲迷你插孔 x 2 |
| 輸出端子 |
DisplayPort 埠 |
DisplayPort x 1 (從DisplayPort1 或選配輸出) |
| HDMI |
HDMI x 1 (從HDMI1、DVI-D 或選配輸出) |
| 音訊 |
類比：3.5 公釐立體聲迷你插孔 x 1 (從AUDIO 1/2、DisplayPort 和HDMI 輸出) |
| 外接揚聲器 |
15 W + 15 W (8 ohm) |
| 外部控制 |
RS232C |
D-Sub 9 針腳 x 1 |
| 乙太網路 |
RJ-45 10BASE-T/100BASE-TX x 2 (輸入/輸出) |
| 遙控輸入 |
3.5 公釐立體聲迷你插孔 x 1 (遙控、室內光線感應和人體感應) |
| 遙控輸出 |
可透過乙太網路 |
| USB 連接埠 |
上行 |
B 類型USB x 1 |
| 下行 |
A 類型USB x 1 (色彩感應器) |
| 電源供應 |
A 類型USB 5V/最大2A x 1 |
| 媒體播放器 |
A 類型USB x 1 |
| 服務檢修 |
A 類型USB x 1 |
| 選配插槽 |
擴充槽 |
開放式易插拔規格(OPS 標準) x 1，micro SD/SDHC 卡 x 1，介面擴充 x 1 |
| 電源 |
| 電源需求 100 ~ 240 伏特 |
4.7 A - 1.9 A |
| 功率消耗(出廠時設定為典型) |
160 W |
| 功率消耗－網路待機模式 |
2 W |
| 功率消耗－待機模式 |
0.5 W |
| 實體規格 |
| 邊框寬度 |
頂部/底部 |
-
|
| 左/右 |
- |

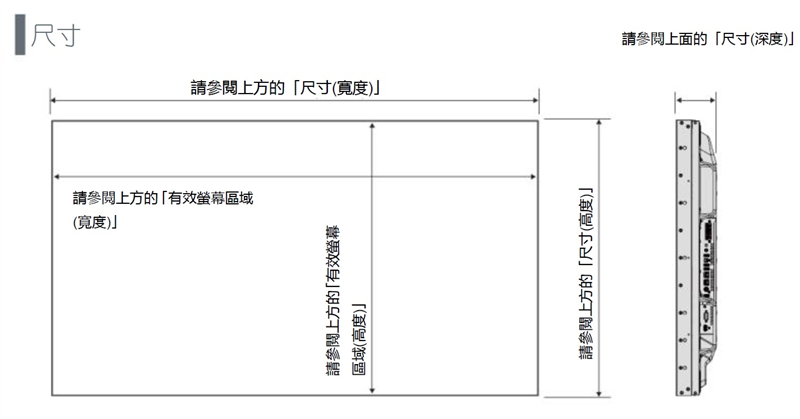

| 尺寸 |
寬 |
1210.5 公釐 |
| 高度(無支架) |
681.2 公釐 |
| 深度(無把手) |
98.6 公釐 |
| 包裝尺寸 |
寬 |
1436 公釐 |
| 高 |
873 公釐 |
| 深度 |
317 公釐 |
| 淨重 |
25.8 公斤 |
| 總重(含箱體) |
37.0 公斤 |
| VESA Hole 組態 |
400 x 400 公釐(M6，4 孔) |
| 支援方向 |
水平，垂直 |
| 環境條件 |
| 操作溫度 |
0 - 40° C*1 |
| 操作溼度 |
20 - 80% (無凝結) |
| 操作海拔高度 |
0 - 3000 公尺 |
| 操作時數 |
每週7 天，每天24 小時 |
| 配件 |
包括 |
內容清單和安裝手冊、DisplayPort 纜線、HDMI 纜線、LAN 纜線、電源線、SD 卡蓋、含墊圈螺絲、壁掛支架適配器、壁掛支架適配器螺絲、
選配支架的翼形螺釘、夾具*2、墊片*2、KT-RC3 的螺絲 *2 |
| 選購配件 |
| 插槽機板 |
OPS 控制器(PC) |
N8000-8866 (Core i5 60GB-SSD)，N8000-8865 (Core i5 320GB-HDD) |
| HDBaseT |
SB-07BC |
| SDI 機板 |
SB-04HC (3G-SDI) |
| 介面工具模組 |
DS1-IF10CE (Raspberry Pi 介面工具模組) |
| 遙控和感應器套件 |
KT-RC3*3 (IR 遙控單元和人體、環境光線感應器套件) |
| 揚聲器 |
SP-RM1，SP-TF1 |
| Stan |
ST-5220 |
1.使用選購的機板配件前，請先聯絡供應商取得詳細資訊。2.依型號而定。3.有部分限制當地選購配件：請聯絡供應商。
一天24小時、每週7天全天候運作、超薄邊框與寬繳的視角，500 cd/m2 Full HD LED 背光液晶顯示器式大型電視牆的完美首選

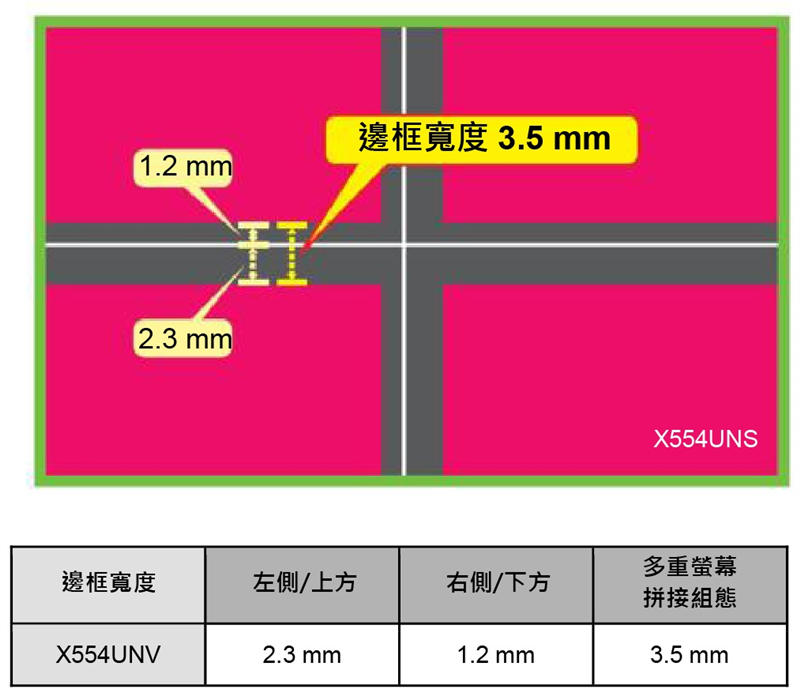

超薄邊框
顯示器之間的邊框寬度僅數毫米，確保電視牆顯示內容不受干擾
X554UNV 機型將邊框寬度縮減至3.5mm的極致

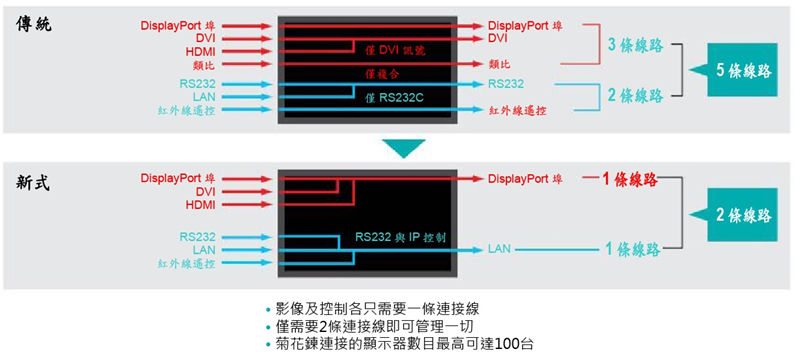

DisplayPort埠與區域網路控制菊花鍊
分別鈄過一個DisplayPort埠及區域網路線，以及菊花鍊的方式傳送影像訊號與控制訊號。這表示您只需要兩條連接線就能完成安裝。
自動矩陣拼接與自動ID技術
具備自動矩陣拼接與ID功能，使用者僅需於第一台顯示器設定電視牆尺寸，系統便會自動將設定值擴充至其他顯示器。您只需要按幾個按鈕，即能完成整面電視牆的設定。(10 x 10矩陣內的顯示器數目最高可達100台)。
智慧無線資料功能
內建進場通訊(NFC)晶片，可利用行動電話或銘版電腦讀取及寫入資料。顯示器可使用NEC NFC Android App 輕鬆進行設定及維修，大幅降低使用者的安裝成本。本功能於顯示器關閉時亦能使用，大型安裝時特別實用。
訊框補償功能
本功能可讓多顯示器無縫連接，將內容顯示的干擾降到最低，並同步電視牆的所有內容，造就令人驚艷的單一大型畫面。
先進熱能管理技術
監控管理美台顯示器的溫度，確保顯示器的可靠性及長效功能。含熱能防護功能的工業強度高品質面板、具自我診斷功能且富有風扇的內部溫度感應器，可以一天24小時、每週7天全天候運作，讓您對顯示器的投資不浪費。
NEC先進的熱能管理技術能確保散熱均勻。不具熱能管理功能的顯示器若懸掛在高處，將承受更多熱能。
DisplayPort埠多重串流功能
DisplayPort埠提供多重串流功能，多台顯示器能以菊花鍊方式連接並可獨立管控。如此一來，便可造就 2 x 2 的原生超高解析度(Ultra High Difinition) 4K / 2K(3840 x 2160)電視牆。
人體感應器與先進的自動調光
全新可選購的人體感應器配件(KT-RC2)能動態管控亮度、音效及內容，可用於創意數位電子看板，吸引群眾目光，同時也能節省營運成本。自動調光功能會根據周圍環境的亮度，自動調整液晶顯示器背板亮度。
專屬的色彩校正軟體
液晶顯示器的亮度和色溫會隨著時間消逝而衰退，可能導致不同螢幕的色彩不一致。專屬的色彩校正軟體*可確保個螢幕的色彩一致、忠於原色，使拼接螢幕上的影像能完美搭配。

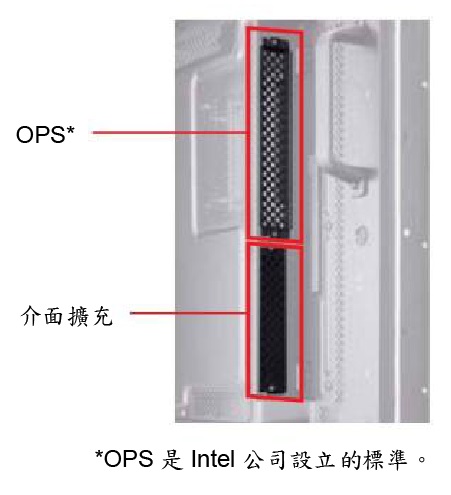

選購的雙擴充槽
使用雙插槽技術，能與「開放式易插拔規格」(OPS*)機板與其他選購的插槽產品整合，無須堆疊其他外部設備。如此可提供客戶所需的最大使用彈性。
NavISet Administrator 2
本系統是集所有功能於一身的遠端支援解決方案，可集中控制管理，提供大部分NEC顯示器裝置與Windows電腦的監視、資產管理集控制功能。非常適合用於安裝大型基礎設施的多個裝置。
播放檢驗
本功能可提供精確檢驗，確認顯示器是否依據您所設定的方式運作，有助遠端檢查安裝在使用者位置的顯示狀態。
其他實用特色及功能
| 水平/垂直使用 |
色溫調整 |
| 提供實時時鐘功能的排程器 |
可程式化Gamma設定(3組記憶) |
| 智慧店員管理系統 |
DICOM模擬 |
| 延遲開機 |
隨插即用(DDC/CI、DDC2B) |
| 螢幕保護功能 |
HDCP(高頻寬數位內容保護) |
| 畫面比例控制 |
乙太網路與RS-232C控制及通訊 |
| 備忘錄功能 |
Crestron RoomView |
| 碳足跡計量器 |
AMX Discovery HTTP伺服器 |
| 影像與螢幕選單翻轉 |
PJLink |
| PiP，PoP |
自我診斷 |
| 單點縮放 |
狀態紀錄功能 |
| 控制鎖功能 |
可使用區域網路進行韌體更新 |
| 6軸色彩調整與sRGB標 |
金屬後方機殼(搭配VESA標準[FDMIv1]掛載介面) |
| 進階影像設定(雜訊降低、調適性對比[Adaptive Contrast]) |
把手 |
| 機型 |
X554UNV |
| LCD 模組 |
55"/1388 mm 對角線 |
| 畫素間距 |
0.630 mm |
| 解析度 |
1920 x 1080 |
| 色彩 |
超過1600 萬色 依使用的影像卡而異 |
| 亮度 |
500 cd/m 2 |
| 對比值 |
4000:1 |
| 視角 |
178° |
| 頻率 |
| 水平 |
15.625/15.734 kHz
31.5 kHz ~ 91.1 kHz ( 類比輸入 31.5 kHz ~ 91.1 kHz ( 數位輸入 |
| 垂直 |
50.0 - 85.0 Hz |
| 輸入訊號 |
| DVI |
DVI D 24 pin |
數位 RGB |
DVI (HDCP)
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60*1、1920 X 1080 (60 Hz)、1080p、1080i |
| DisplayPort 埠 |
DisplayPort 接頭 |
數位 RGB |
符合標準
V1.2 的 DisplayPort 埠 適用 HDCP V1.3 VGA60 、 SVGA60 、 XGA60 、 WXGA60 、 SXGA60 、 UXGA60 *1 、 WUXGA60 *1 、 1920 x 1080 (60 Hz) 、
1080p 、 1080i 、 720p @50 Hz/60 Hz 、 576p@50 Hz 、 480p@60 Hz 、 3840 x 2160 (30 Hz/24 Hz) *1,*4 |
| VGA *2 |
15 pin 迷你 D sub |
類比 RGB |
0.7 Vp
p/75 ohm VGA60 、 SVGA60 、 XGA60 、 WXGA60 、 SXGA60 、 UXGA60 *1 、 WUXGA60 *1 、 1920 x 1080 (60 Hz) |
| 同步 |
分離式 TTL 位準 正 負 綠色視訊複合同步 負 0.3 Vp p |
| HDMI |
HDMI 接頭 |
數位 YUV
數位 RGB |
HDMI
VGA60、SVGA60、XGA60、WXGA60、SXGA60、UXGA60*1、WUXGA60*1、1920x1080 (60 Hz),
1080p、1080i、720p@50 Hz/60 Hz、576p@50 Hz、480p@60 Hz, 576i@50 Hz、480i@60 Hz、3840 x 2160 (30 Hz/24 Hz/25 Hz)*1, *4、4096 x 2160 (24 Hz)*1, *4 |
| Y/Pb/Pr *2 |
15 pin 迷你 D sub |
色差 |
Y: 1.0 Vp-p/75ohm、Cb/Cr (Pb/Pr)：0.7 Vp-p/75 ohm
HDTV/DVD：1080p、1080i、720p@50 Hz/60 Hz、576p@50 Hz、480p@60 Hz、576i@50 Hz、480i@60 Hz |
| 輸出訊號 |
| DisplayPort 埠 |
DisplayPort 接頭 |
數位 RGB |
符合標準V1.2 的 DisplayPort 埠 適用 HDCP V1.3 |
| 音訊 |
| 音訊輸入 |
立體聲迷你插孔 |
類比音效 |
立體聲L/R 0.5 Vrms |
| HDMI 接頭 |
數位音效 |
PCM 32 44.1 、 48 KHz (16/20/24 位元 |
| DisplayPort 接頭 |
數位音效 |
PCM 32 44.1 、 48 KHz (16/20/24 位元 |
| 音訊輸出 |
立體聲迷你插孔 |
類比音效 |
立體聲 L/R 0.5 Vrms |
| 揚聲器輸出 |
外接揚聲器插孔 15 W + 15 W (8 ohm) |
| 控制 |
| RS 232C 輸入 |
9 Pin D-sub |
| 區域網路 (LAN) |
RJ45 10/100 BASE T |
| 遙控輸入 |
立體聲迷你插孔3.5 Ø |
| 服務埠 |
USB 服務埠 維修保養用 |
| 電源 供應 |
3.8 - 1.6 A @ 100-240 V AC, 50/60 Hz |
| 運作環境 |
| 溫度 *3 |
0 - 40°C / 32 - 104°F |
| 溼度 |
20 ~ 80% (無凝結) |

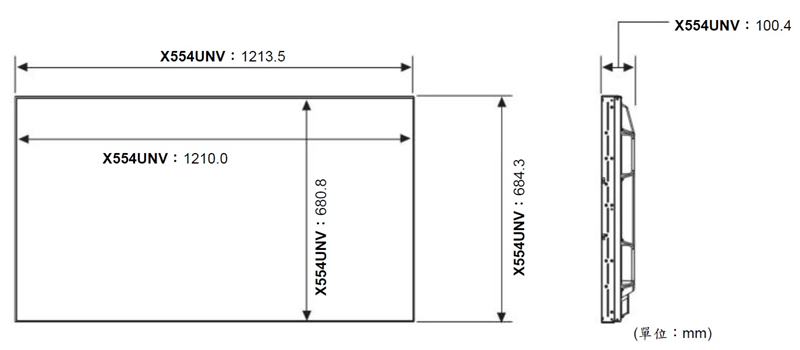

| 尺寸 |
1213.5 (W) x 684.3 (H) x 100.4 (D) mm |
| 重量 |
25.9 kg |
| VESA 相容掛載介面 |
400 mm x 400 mm (M6,4 孔) |
| 電源管理 |
VESA DPM |
| 隨插即用 |
VESA DDC2B 、 DDC/CI 、 DisplayPort 埠 |
| 適用於插槽 2 類型選購品的電源供應器 |
16 V/3.6 A |
| 配件 |
設定手冊、電源線、影像訊號電纜
(DisplayPort 埠接 DisplayPort 埠電纜 、區域網路纜線、 3 個固定夾、 3 個螺絲、 CD ROM 、 2 個選購支架用的翼形螺釘 |
